محول DC DC: كل ما تحتاج لمعرفته حول هذا الموضوع

محول DC DC

سيتم تخصيص هذه المقالة إلى جديد آخر مكون إلكتروني لإضافته إلى القائمة. جهاز يمكنك أيضًا دمجه مع لوحات التطوير ، مثل اردوينو. أيضًا ، إذا كنت بحاجة إلى معرفة المزيد حول ماهية ملف محول DC DC، هنا يمكنك معرفة كل شيء أساسي حول هذه الدائرة ، من ماهيتها ، إلى كيفية عملها وتطبيقاتها.

كما ترى ، الجهاز الذي لا يتحول من نوع تيار إلى آخر، كما امدادات الطاقة، وقد يكون لذلك أوجه تشابه مع بعض العناصر الجهد المنظم، لأنه سيغير بالضبط هذا الحجم ...

ما هو محول DC DC؟

محول DC DC

Un محول DC-DC إنه نوع من المحولات التي ستتحول من تيار مباشر إلى تيار مباشر آخر ، ولكن بمستوى جهد مختلف. أي أنه لا يقوم بالتحويل بين أنواع التيار ، بل يقوم فقط بتعديل مستوى الجهد. بالإضافة إلى ذلك ، فهي دوائر شائعة جدًا في الإلكترونيات (الروبوتات ، والطائرات بدون طيار ، وإمدادات الطاقة ، والمركبات الكهربائية ، وأجهزة الشحن ، ...).

هذه المحولات DC DC سوف يخزنون الطاقة التي تذهب إلى مستودع مؤقت ثم تقوم بتسليمها إلى منفذ بجهد مختلف. لكي يكون ذلك ممكنًا ، يجب استخدام تخزين المجال المغناطيسي مثل المحاثات أو تخزين المجال الكهربائي مثل المكثفات. أثناء إجراء التبديل ، يتم استخدام الترانزستورات والثنائيات وما إلى ذلك.

على سبيل المثال ، قد يكون من الشائع العثور على محولات DC DC باك، مع LM2596 الذي يمكن أن يكون له دخل نموذجي من 4.5 فولت حتى 40 فولت تيار مستمر وإخراج 1.23 إلى 37 فولت تيار مستمر.

تسمح بعض محولات DC DC بنقل الطاقة ثنائي الاتجاهلهذا الغرض ، يتم استبدال الثنائيات الخاصة بالمحولات التقليدية بترانزستورات يتم التحكم فيها بشكل مستقل. يستخدم هذا النوع الآخر من التحويل لبعض الأنظمة مثل فرامل السيارة المتجددة أو KERS.

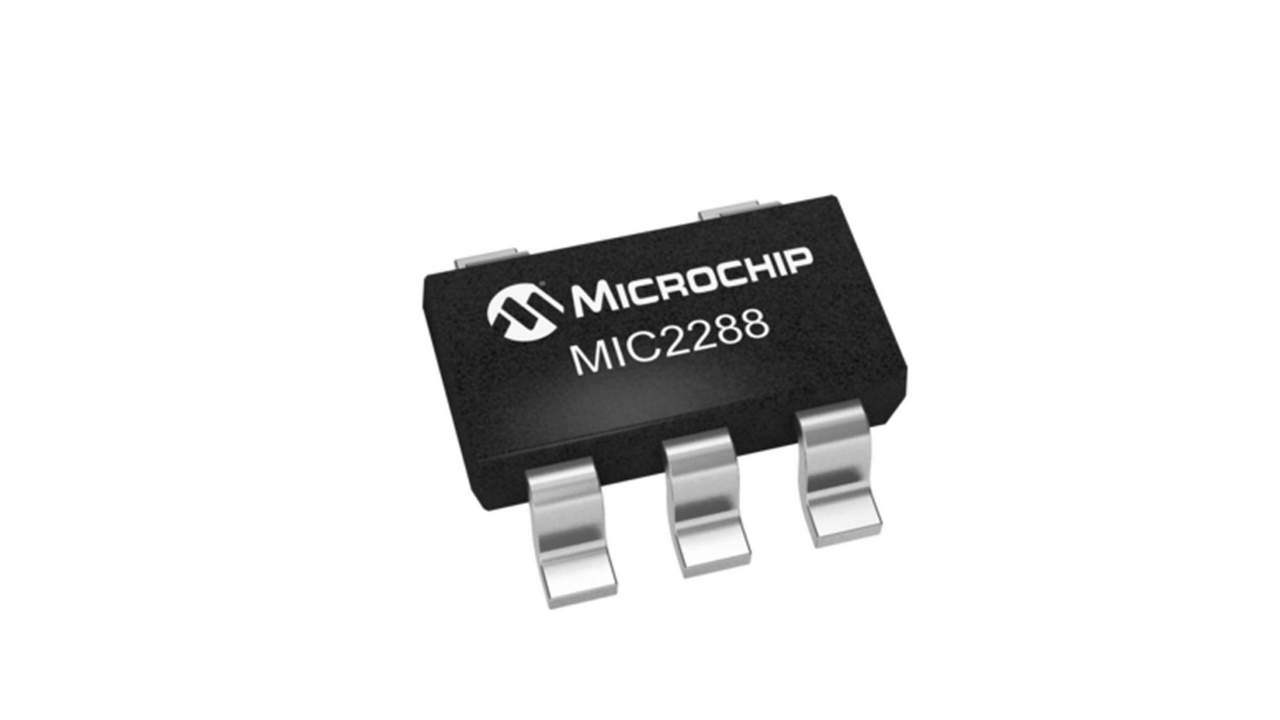

أما بالنسبة للصيغة ، فستجدها بصيغة الدوائر المتكاملةبالإضافة إلى ذلك ، يمكن أن تأتي أيضًا في شكل وحدة نمطية ، مع إضافة عناصر أخرى لجعلها أكثر فاعلية ويمكن استخدامها بطريقة أبسط.

أنواع المحولات

هناك مختلفة أنواع محولات DC DCحسب خصوصياته. الأكثر شيوعًا هي:

  • دولار: هو الأبسط وهو الأكثر شيوعًا عادةً. يحتوي على أرضية الإدخال والإخراج معًا ، وبالتالي ، لا يحتوي على الإخراج المعزول من الإدخال. سيكون جهد الخرج أقل ، وبنفس قطبية الدخل.
  • مصعد (دفعة) : في هذا النوع الآخر من محول DC DC ، يكون جهد الخرج دائمًا أعلى من جهد الدخل. أي أنه يزيد الجهد بدلاً من تقليله. لا يتم عزل الإخراج عن المدخلات أيضًا ، نظرًا لأن لديهم الأرض معًا. المشكلة هي أنه لا يمكنك تحديد تيار الإخراج إلكترونيًا.
  • عكس أو عكس (Flyback): يمكن أن يكون جهد الخرج أقل وأعلى من جهد الدخل ، ولكن مع قطبية معكوسة. إنه نوع من المحولات يمكن أن يكون له مدخلات الإخراج أم لا. في تلك المعزولة ، يتم ذلك عن طريق محول.
  • مباشر (أمامي): يعمل بنفس طريقة عمل Buck ، ولكنه يحتوي على محول يعمل كعزل بين المدخلات والمخرجات ، ويكون قادرًا على عمل مخرجات متعددة وبجهد أعلى من المدخلات ، اعتمادًا على الملف الثانوي.
  • دفع-سحب (دفع-سحب): يستخدم الترانزستورات عند مدخل الموجة الأولية ، مما يصنع موجة متناظرة ، والثنائيات في المرحلة الثانوية ، مما يحقق تصحيح الموجة المزدوجة.
  • كوبري: في الملف الثانوي ، يكون هو نفس ملف الدفع والسحب ، ولكنه يؤدي في المرحلة الأولية موجة متناظرة بأربعة ترانزستورات جسر تعمل في أزواج.
  • نصف الجسر: إنه تبسيط لمحول جسر DC DC ، الذي يحتوي على ترانزستورين ومكثفين في المرحلة الأولية.

من أين تشتري محول DC DC لـ Arduino

وحدة محول DC DC

يمكنك العثور على العديد من التنسيقات وأنواع محولات DC لتضمينها في مشاريعك. إنها متوفرة لك في المتاجر المتخصصة في المكونات الإلكترونية ، أو أيضًا في منصات الإنترنت الكبيرة مثل Amazon. إذا كنت بحاجة إلى أحد هذه المحولات ، ها أنت ذا بعض التوصيات:
